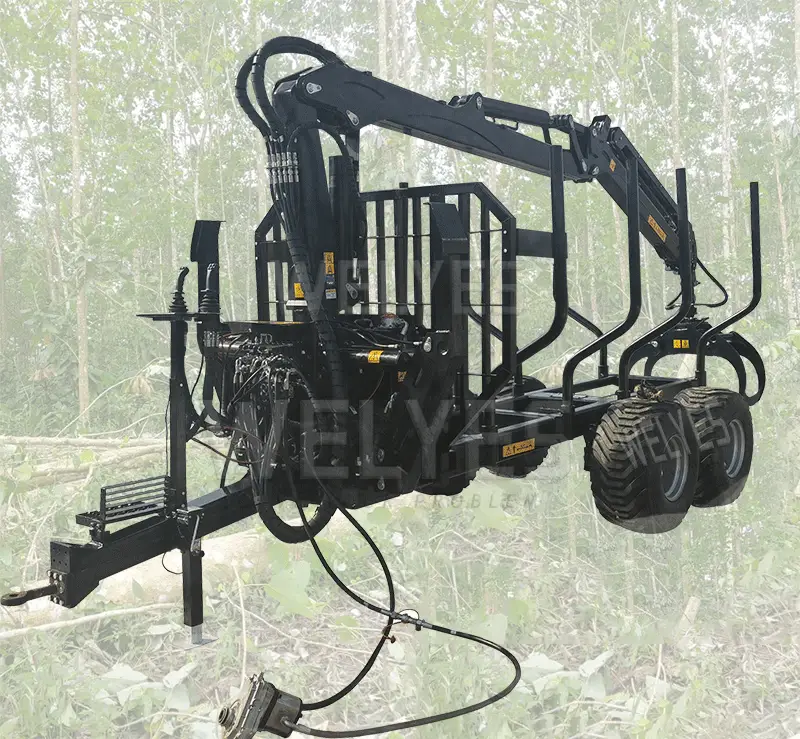

Grúas forestales con pinza hidráulica
Máquina forestal grúa para madera Pinza serie TC Alcance Capacidad de elevación Tractor Grúa para madera con certificación CE. Ideal para elevar, manipular y transportar troncos largos y leña con rapidez y precisión. Diseñadas específicamente para cualquier necesidad de agarre relacionada con la carga de madera, tienen una gran capacidad de elevación y carga gracias a su geometría especial.
Grúas forestales Los principales materiales estructurales están hechos de placas de aleación de acero de alta resistencia que son producidas por grandes fabricantes. El límite elástico del acero es de aproximadamente 700 Mpa, más del doble de la resistencia del acero ordinario en China.
Además, hay placas de soporte reforzadas dentro de los brazos de la grúa. ¡Incluso estas placas de soporte reforzadas son todas placas de acero de alta resistencia!
Es imposible descubrir todos estos materiales, así como la estructura interna desde la superficie de la grúa.
Parámetros técnicos de grúa forestal
| Modelo | TC420 | TC470L | TC550L | TC650L | TC700L | TC780L |
| Longitud del brazo(m) | 4.2 | 4.7 | 5.5 | 6.5 | 7 | 7.8 |
| Par rotatorio (kn.m) | 11 | 11 | 11 | 18 | 18 | 18 |
| Ángulo de rotación | 380° (izquierda 190°, derecha 190°) | 380° (izquierda 190°, derecha 190°) | 380° (izquierda 190°, derecha 190°) | 380° (izquierda 190°, derecha 190°) | 380° (izquierda 190°, derecha 190°) | 380° (izquierda 190°, derecha 190°) |
| Número de cilindros giratorios (pieza) | 4 | 4 | 4 | 4 | 4 | 4 |
| Fuerza de elevación a 4m (kg) | 580 | 580 | 770 | 2000 | 1900 | 1880 |
| Fuerza de elevación en toda su longitud (kgs) | 480 | 510 | 540 | 1100 | 800 | 720 |
| Tome el freno de giro de lado a lado | yes | yes | yes | yes | yes | yes |
| Agarre el freno de giro hacia adelante y hacia atrás | yes | yes | yes | yes | yes | yes |
| Estructura de pluma telescópica | no | yes (pluma telescópica de una sección, carrera telescópica de aproximadamente 850 mm ) | yes (pluma telescópica de una sección, carrera telescópica de aproximadamente 1000 mm) | yes (pluma telescópica de dos secciones, carrera telescópica de aproximadamente 1400mm) | yes (pluma telescópica de dos secciones, carrera telescópica de aproximadamente 1600mm) | yes (pluma telescópica de dos secciones, carrera telescópica de aproximadamente 2500mm) |
| Válvula rotatoria de 360° del aguilón | 1pcs | 1pcs | 1pcs | 1pcs | 1pcs | 1pcs |
| Válvula de mariposa unidireccional para una rotación de 360° de la pluma | 2pcs | 2pcs | 2pcs | 2pcs | 2pcs | 2pcs |
| Válvula de equilibrio | 1pcs | 1pcs | 1pcs | 1pcs | 1pcs | 1pcs |
| Caudal de aceite hidráulico recomendado (l/min) | 30-45 | 30-45 | 40-50 | 45-55 | 45-70 | 45-70 |
| Presión de trabajo (mpa) | 20 | 20 | 20 | 20 | 22 | 22 |
| Motor rotativo estándar | GR-10 (1T pin shaft) | GR-10 (1t pin shaft) | GR-30F (3t flange type) | GR-30F (3T flange type) | GR-30F (3T flange type) | GR-30F (3T flange type) |
| Agarre estándar | TG08 (tamaño máximo de apertura 800mm） | TG18 (tamaño máximo de apertura 1080mm） | TG20 (tamaño máximo de apertura 1260mm) | TG20 (tamaño máximo de apertura 1260mm) | TG26 (tamaño máximo de apertura 1470mm) | TG26 (tamaño máximo de apertura1470mm) |
| Peso total (sin pata, bloque de válvulas) | 680kgs | 705 | 770kgs | 1000kgs | 1150kgs | 1210kgs |
| Recubrimiento de superficies | Spray con recubrimiento en polvo (color estándar: negro, or armas grandes y pequeñas, base de columna, los dientes del accesorio son rojos, otros son negros) | |||||
| Tubería hidráulica | El diámetro de entrada de aceite es de 16 y el diámetro de retorno de aceite es de 19, que se combina con el conector rápido G3 / 4 “. El antebrazo de la pluma principal está equipado con tubos de hierro externos | |||||
El molinete del cabrestante de control remoto levanta o tira a distancia del objeto pesado, que generalmente se compone de un cilindro horizontal, que es girado por el motor para hacer que la cuerda se conecte al objeto pesado enrollado en el cilindro, para realizar la función de levantar o tirar del objeto pesado.
La estructura central incluye el tambor del cabrestante, el sistema de alimentación (por ejemplo, el motor o el sistema hidráulico), el tambor y el sistema de control.
Propósito: Equipado con un bloque de polea móvil que puede duplicar la fuerza de tracción del agarrador de madera y realizar el cabrestante único para arrastrar objetos pesados
A través de la transmisión de potencia y la innovación de la estructura mecánica, el cabrestante se ha convertido en una herramienta indispensable para operaciones fuera de la carretera y en entornos hostiles. Además, también contamos con detalles como la iluminación LED por control remoto por la noche para mejorar la idoneidad de entornos hostiles, para que puedas elegir entre ellos
GARFIO PARA MADERA
1. Sistema giratorio de diseño de cojinete oscilante que tiene una eficiencia de transmisión del 97-98%;
2. Sistema de rotación ilimitada de 360 ° en el sentido de las agujas del reloj y en sentido contrario;
3. Equipado con motor M + S original de Alemania, más potente y estable.
4. Uso de manijas para operar el garfio, que es más cómodo y flexible para el conductor.
5. Sellos de aceite alemanes originales, válvula de equilibrio, válvula de seguridad que hace que el cilindro sea más duradero y seguro.
6. Válvula de freno que la hace más segura contra la inercia o los accidentes.
Principales Características
1. Diseño más ligero y duradero que incorpora alta resistencia.
2. Los brazos de garra curvos permiten que la madera ruede hacia los brazos de garra.
3. Pinza para madera fabricada con acero Hardox de alta resistencia.
4. Diseño más ligero y duradero que incorpora alta resistencia.
5. Facilita el manejo de los troncos de madera.
Parámetros técnicos de remolque
| Modelo | TR30 | TR60 | TR80 | TR100 | TR120 |
| Sistema de frenos de aire | no | no | yes (cuatro ruedas con disco de freno tipo 1061) | yes (cuatro ruedas con disco de freno tipo 1061) | yes (cuatro ruedas con disco de freno tipo 1061) |
| Viga telescópica | no | no | sí | sí | sí |
| Luz de advertencia | no | no | sí (más seguro en un entorno de mala vista) | sí (más seguro en un entorno de mala vista) | sí (más seguro en un entorno de mala vista) |
| Capacidad de carga (kgs) | 3,000 | 6,000 | 8,000 | 10,000 | 12,000 |
| Potencia adaptada (hp) | 30-40 | 40-50 | 60-80 | 80-100 | 80-100 |
| Zona de carga (m3) | 0.7 | 1.7 | 2.3 | 2.6 | 2.8 |
| Longitud total (mm) | 4,100 | 5,100 | 5,900 | 6,000 | 6,300 |
| Longitud de carga del remolque (mm) | 2,700 | 3,100 | 3,800 | 4,300 | 4,300 |
| Anchura total (mm) | 1,460 | 1,800 | 2,200 | 2,200 | 2,300 |
| Tipo de neumático | 26*12-12 8PLY | 7.50-16 | 400/60-15.5 | 400/60-15.5 | 500/60-22.5 |
| Cantidad de neumático | 4 | 4 | 4 | 4 | 4 |
| Ángel de costura | 70 | 70 | 70 | 70 | 70 |
| Peso neto (kgs) | 480 | 1,200 | 1,750 | 1,980 | 2,000 |
PTO system (power take-off) El papel del sistema de toma de fuerza (toma de fuerza) en remolques es proporcionar capacidad de conducción adicional para remolques mediante la extracción de potencia del motor principal del vehículo, impulsando bombas hidráulicas, compresores y otros equipos, mejorando así la versatilidad y la eficiencia operativa de los remolques, los sistemas de toma de fuerza son ampliamente utilizados en varios vehículos comerciales, como camiones, remolques y maquinaria agrícola, etc., especialmente para escenarios que requieren energía adicional
Características del sistema de toma de fuerza:
1. Versatilidad: El sistema de toma de fuerza puede extraer energía del motor principal del vehículo para impulsar bombas hidráulicas, compresores y otros equipos para mejorar la versatilidad del vehículo
2. Operación segura: El uso de sistemas de toma de fuerza debe seguir estrictamente las normas de seguridad, ya que los ejes y componentes de la hélice giratoria de alta velocidad pueden causar daños mecánicos graves o lesiones personales. Opere de tal manera que todo el personal esté alejado de la parte giratoria y que el dispositivo esté bloqueado de manera segura…
3. Modo de control: el interruptor de la TDF es el dispositivo central que controla el inicio y la parada del sistema de toma de fuerza, el conductor inicia o detiene la función de la TDF presionando o cambiando el interruptor, generalmente cuando el vehículo está detenido o conduciendo a baja velocidad
Sistema de frenos de aire air brake system: La inclusión de un sistema de frenos de aire mejora la seguridad durante el funcionamiento y el transporte. Esta característica garantiza una potencia de frenado efectiva, lo que brinda tranquilidad a los operadores al maniobrar en pendientes o durante el viaje en carreteras públicas
Due to their strong braking power and fast reaction time, air brake systems are commonly used in large trucks, buses and heavy machinery. These vehicles require more braking power and faster reaction times to ensure safety
4WD system El sistema de tracción en las cuatro ruedas se utiliza principalmente para mejorar la tracción, manejar la estabilidad y la capacidad de pasar por condiciones complejas de la carretera. Su ventaja central es reducir el riesgo de deslizamiento de las ruedas y mejorar la seguridad de la conducción en terreno áspero como hielo, nieve y barro, arena.
Las características y funciones principales de la tracción en las cuatro ruedas (4WD) incluyen las siguientes:
1. Tracción mejorada y capacidad de transferencia: el sistema de tracción en las cuatro ruedas puede proporcionar una mejor tracción, especialmente en las carreteras resbaladizas o fangosas, y las cuatro ruedas proporcionan energía al mismo tiempo, reduciendo la posibilidad de deslizamiento de las ruedas y mejorando la capacidad y agarre del vehículo
2. Manejo y estabilidad mejorados: los vehículos con tracción en las cuatro ruedas pueden proporcionar un mejor agarre y manejo cuando se aceleran, reduciendo el deslizamiento lateral y la cola del vehículo en las esquinas, y mejorando la estabilidad de la conducción y la seguridad
3. Adapte a una variedad de terrenos: el sistema de tracción en las cuatro ruedas es adecuado para una variedad de terrenos complejos, como arena, nieve, carreteras fangosas, etc., que pueden proporcionar una mejor distribución de energía y agarre para garantizar la conducción normal del vehículo en estas duras condiciones
Warning rear light Luz trasera de advertencia: Las luces traseras mejoran la penetración en climas lluviosos y brumosos, mejorando la visibilidad del remolque en entornos hostiles
1. Aviso de señal
Señal de freno: El remolque se enciende cuando la luz de freno está frenando, lo que hace que el vehículo que viene detrás reduzca la velocidad o se detenga para evitar una colisión trasera
Indicación de giro: La señal de giro parpadea para indicar la dirección del remolque para garantizar que otros participantes del tráfico puedan evitarlo a tiempo al cambiar de carril o girar
Iluminación de marcha atrás: Proporcione iluminación trasera al retroceder y advierta a los vehículos y peatones circundantes que presten atención al movimiento del remolque
2. Mejora de la visibilidad
Posición del marcador: La luz roja del marcador muestra la silueta del remolque por la noche o en entornos con poca luz, lo que facilita que otros vehículos juzguen su tamaño y posición
